概述:

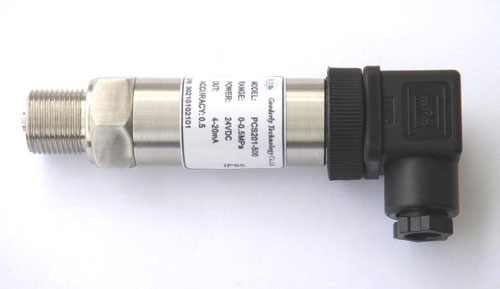

P31小巧型壓力變送器,采用原裝擴散硅傳感器，靈敏度高、精度高、抗過載能力強。傳感器和放大電路高度集成；結構簡單不松動，重復性好，體積小巧，易安裝；可廣泛應用于航空航天、科學試驗、石油化工、制冷設備、污水處理、工程機械等液壓系統產品及所有壓力測控L域。

壓力變送器工作原理：

P31小巧型壓力變送器選用壓力芯片，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性輸出信號。在惠斯通電橋上加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4~20mA輸出。

功能特點 :

●寬電壓供電

●表壓、J壓、負壓

●抗沖擊、耐震動、體積小

●溫度補償功能

●高穩定性、高精度、寬的工作溫度

P31小巧型壓力變送器技術參數：

輸入
測量范圍	-100KPa-0，0-100MPa
大過載	標準量程的 2-3 倍
壓力形式	表壓、J壓和負壓
電源電壓	9-36VDC
測量介質	對不銹鋼不腐蝕的氣、液體
輸出
輸出信號	4-20mA、1-5V、0-5V
精度等J	0.5%F.S 0.25%F.S 0.1%F.S
輸出形式	二線制或三線制
環境條件
長期穩定性	± 0.2% F.S/ 年
環境相對濕度	0 ～ 95%
補償溫度	0 ～ 70 ℃
工作溫度	-40 ～ 120 ℃
結構特點
外殼	全體不銹鋼封裝成一體



選型參數：
量程范圍：-0.1Mpa～0～100Mpa
壓力形式：表壓、J壓和負壓
精度等J：0.5%F.S 0.25%F.S 0.1%F.S
螺紋接口：M20*1.5、M14*1.5、G1/2、G1/4、NPT1/2、NPT1/4
輸出信號：4-20mA、1-5V、0-5V、0-10V、1-10V、2-10V

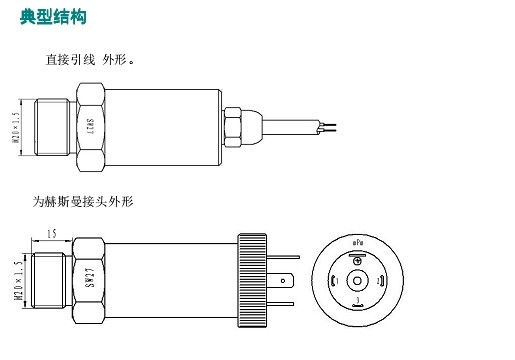

外形結構：赫斯曼接頭；直接引線；航插接頭
